GN 425 Bügelgriffe Aluminium

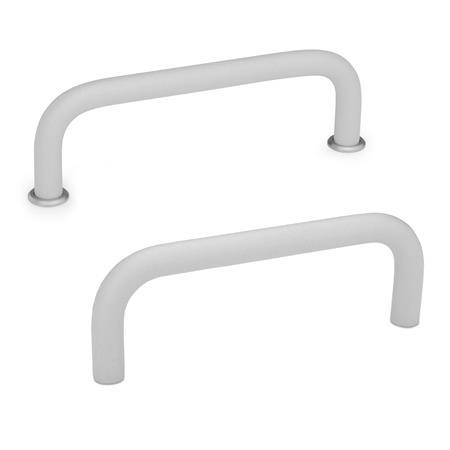

Bügelgriffe GN 425: Aluminium
Werkstoff: AL - Aluminium
Oberfläche: SR - silber, RAL 9006, strukturmatt
Angaben zur Belastbarkeit

Produktbeschreibung

Bügelgriffe GN 425 werden aus gebogenem Aluminiumprofil hergestellt. Bügelgriffe mit Ø d1 = 8 und 10 werden serienmäßig mit zwei Auflagescheiben geliefert und sichern so eine einwandfreie Auflage des Griffes auch bei großen Anschlussbohrungen. Die Scheiben sind lose beigelegt.

Ausführung

AluminiumAL

  • kunststoffbeschichtet
    • schwarz, RAL 9005, strukturmattSWSW
    • silber, RAL 9006, strukturmattSRSR
    • rot, RAL 3000, strukturmattRSRS
  • eloxiert, naturfarbenELEL
  • Auflagescheiben bei d1 = 8, 10
    Zink-Druckguss, vernickelt

RoHS

Zubehör

Befestigungssätze GN 181 (Befestigung von der Bedienseite)

GN 425 Bügelgriffe, Aluminium Skizze
Technische Zeichnung ausblenden
GN 425 Bügelgriffe, Aluminium Skizze

Artikelvarianten / Tabelle
Spalten ein-/ausblenden
d1Länge ld2d3hrt
min.
855*6488*96100120*128M 41235108
1088*100120*180*200235*-M 515431212
12125160200250---M 6-511412
16160200250300---M 6-591812
* geeignet für 19“-Gehäusetechnik

Artikelauswahl und -konfiguration
Werkstoff

Griffdurchmesser d1
Länge l
Oberfläche
eloxiert
rot
silber
schwarz
Ausführungen


Werkstoff

Griffdurchmesser d1
Länge l
Oberfläche
eloxiert
rot
silber
schwarz

Ausgewählter Artikel (Bestellbeispiel)

Nettopreis
8,25 CHF
zzgl. ges. Mehrwertsteuer 0,67 CHF
brutto 8,92 CHF
Verfügbar innerhalb von 2-5 Tagen
Gewicht: 0,017 kg
Falls dieser Artikel neu in unserem Programm ist, kann es sein, dass hier noch keine Gewichtsangabe vorhanden ist.
Falls Sie die Gewichtsangabe benötigen, halten Sie bitte Rücksprache mit unserem Vertrieb!
Telefon +41 44 951 05 06
RoHS: Ja
Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS (engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.
Beachten Sie unsere Rabattstaffel.
Bei einem Gesamtwert (ohne MwSt.) je Bestellung:
ab 200,00 CHF -> 10 % Rabatt
ab 300,00 CHF -> 15 % Rabatt
ab 600,00 CHF -> 20 % Rabatt
ab 1200,00 CHF -> 25 % Rabatt
ab 2500,00 CHF -> 30 % Rabatt
Gelenke werden netto berechnet.

Mindermengenzuschlag:
-> 10,00 CHF
bei Warenwert von 0,00 bis 49,99 CHF
