Wellenkupplungen stellen die Verbindung zwischen treibenden und getriebenen Wellen her, um dabei eine Drehbewegung bzw. Drehmomente zu übertragen. Beispielsweise werden so Wellen von Motoren und Getrieben zu einer Antriebseinheit kombiniert.
Neben der primären Aufgabe, Drehmomente zu übertragen, erfüllen Wellenkupplungen weitere wesentliche Aufgaben:

Wellenkupplungen werden in unterschiedlichsten Einsatzgebieten verwendet. Das Spektrum reicht von einfachen Antrieben bis hin zu komplexen Steuer-, Regelungs- und Messtechnikanwendungen.


Versatz und Lauftoleranzen

Wellen unterliegen, wie alle mechanischen Bauteile, Fertigungs- oder Montagetoleranzen, die sich selbst mit großem technischem Aufwand im Regelfall nicht vollständig eliminieren lassen.
Bleiben diese Abweichungen konstruktiv unberücksichtigt, kommt es zu Vibrationen, Laufgeräuschen, Verschleiß oder Beschädigungen der Wellen und deren Lagerungen.
Geeignete Wellenkupplungen sind nicht nur in der Lage, Versatz und Lauffehler effektiv auszugleichen, sie vereinfachen auch die Montage erheblich und reduzieren damit den Gesamtaufwand.
Wellenversatz und Lauffehler können unterschiedlich ausgeprägt sein und sollten bei der Wahl der geeigneten Wellenkupplung unbedingt berücksichtigt werden.

Fehler: Radial

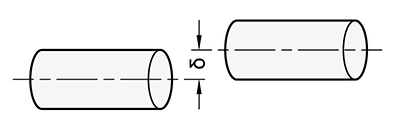

Die Achsen der Wellen laufen zwar parallel, sind aber radial versetzt und fluchten nicht.

Fehler: Winkel

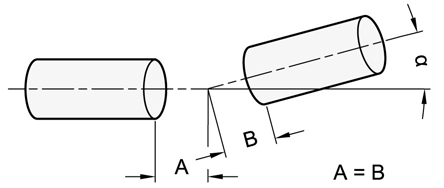

Die Achsen der Wellen liegen nicht in einer Ebene, sie schneiden sich in einem bestimmten Winkel.

Positions- und Bewegungssteuerung

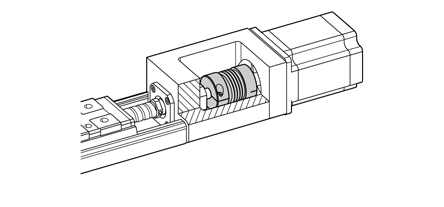

Bei der Positions- und Bewegungssteuerung wird die Drehbewegung sehr präzise und positioniergenau übertragen. Hierfür ist es notwendig, dass ein Wellenkupplungstyp ausgewählt wird, der in Drehrichtung spielfrei ist und über eine hohe Torsionssteifigkeit verfügt.

Typische Anwendungen sind:
Servo- oder Schrittmotoren für Linearachsen, Industrieroboter, Prüfstände, etc.

Drehmoment- und Leistungsübertragung

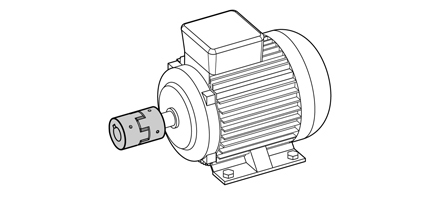

Bei der Drehmoment- und Leistungsübertragung steht die reine Kraftübertragung im Vordergrund. Dafür sind Wellenkupplungen notwendig, die hohen Drehmomenten und starken Belastungen standhalten sowie in groben Anwendungsumfeldern dauerhaft funktionieren.

Typische Anwendungen sind:
Förderanlagen, Pumpen und Rührwerke, Verpackungsmaschinen, etc.

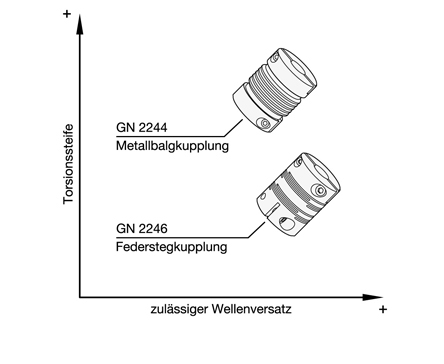

Metallbalg- und Federstegkupplungen

Metallbalgkupplungen bieten eine hohe Torsionssteife. Sie sind deshalb hervorragend für präzise und kontrollierte Bewegungsabläufe geeignet.

Federstegkupplungen verhalten sich im Vergleich zu den Metallbalgkupplungen weniger torsionssteif, gleichen dafür aber größere Wellenversätze aus.

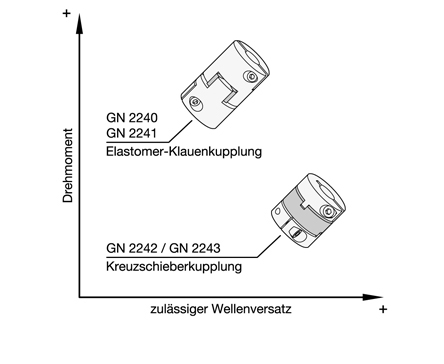

Elastomer-Klauen- und Kreuzschieberkupplungen

Elastomer-Klauenkupplungen sind für eine hohe Drehmomentübertragung ausgelegt und sind in ihrem Anwendungsbereich universell einsetzbar.

Kreuzschieberkupplungen übertragen dagegen geringere Drehmomente, gleichen dafür aber größere Wellenversätze aus.


Alle Wellenkupplungen auf einen Blick!


Montagehinweise

Wellen-Naben-Befestigung
Für eine einfache und sichere Montage der Kupplungsnabe auf den Wellenschaft muss die geeignete Befestigungsart ausgewählt werden. Dafür stehen folgenden Wellen-Naben-Befestigungsarten zur Auswahl:

Klemmnabe

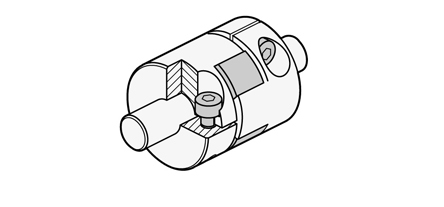

Die Befestigung mit Klemmnaben erfolgt rein kraftschlüssig durch die Reduzierung der Schlitzhöhe mittels Zylinderschrauben.
Dabei wird die Kupplungsnabe, ohne die Oberfläche der Wellen zu beschädigen, einfach und sicher mit starker Klemmkraft fixiert.

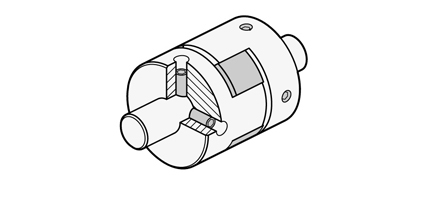

Gewindestift

Die Befestigung mit Gewindestiften erfolgt radial und form- bzw. kraftschlüssig auf der Wellenoberfläche.
In Verbindung mit Anbohrungen am Aufnahmedurchmesser lässt sich die Kupplungsnabe exakt positionieren. Zugleich vermeidet dies Beschädigungen an der Klemmstelle.

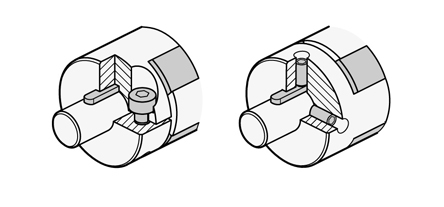

Kombination mit Passfedernut

Die Kombination aus Gewindestift- oder Klemmnaben-Montage mit Passfedern verhindert Schlupf-Drehmomente und stellt eine exakte Winkelpositionierung der Wellen sicher.
Zudem wird bei dieser Befestigungsart eine maximale Drehmomentübertragung gewährleistet.

Welleneinstecktiefe

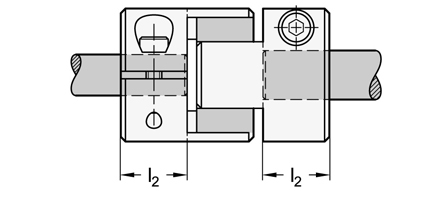

Zur korrekten Befestigung der Kupplungsnaben muss die Welle gemäß der empfohlenen Welleneinstecktiefe l2 montiert werden. Die Welleneinstecktiefe l2 ist im Normblatt der jeweiligen Wellenkupplung angegeben.

Bei zu geringer Einstecktiefe kann die Welle aus der Wellenkupplung herausrutschen oder die Klemmnabe brechen. Wird die Welle zu tief eingesteckt, kann es zu Störeinflüssen innerhalb der Wellenkupplungen kommen, die zu Beschädigungen führen.

Wellenversatz ausgleichen

Wellen unterliegen, wie alle mechanischen Bauteile, Fertigungs- oder Montagetoleranzen, die sich selbst mit großem technischen Aufwand im Regelfall nicht vollständig eliminieren lassen. Wellenkupplungen können diese Fehlausrichtungen ausgleichen und dabei trotzdem noch das nötige Drehmoment übertragen.

Überschreiten die Fehlausrichtungen allerdings die zulässigen Werte, treten Vibrationen auf, die die Lebensdauer der Wellenkupplung schnell verkürzen können. Daher darf der tatsächliche Wellenversatz keinesfalls größer als die angegebenen zulässigen Werte sein.

Die im Normblatt angegebenen zulässigen Wellenversatz-Werte berücksichtigen nur die radiale, winklige oder axiale Fehlausrichtung. Bei kombinierten Fehlausrichtungen mit zwei oder mehr Fehlern reduziert sich jeder zulässige Wert auf die Hälfte des im Normblatt angegebenen Wertes.

Generell empfiehlt es sich, die Fehlausrichtungen auf maximal ein Drittel des zulässigen Werts im Normblatt zu begrenzen. Denn Wellenfehlausrichtungen entstehen nicht nur bei der Montage, sie treten häufig erst während des Betriebs auf, beispielsweise als Folge von Vibration, Wärmeausdehnung oder Lagerverschleiß.

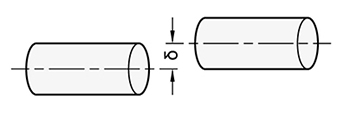

radial

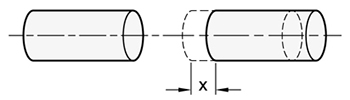

axial (axiale Bewegung)

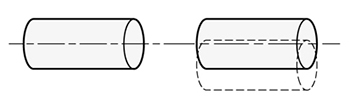

Rundlauf

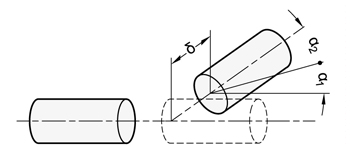

radial und winklig

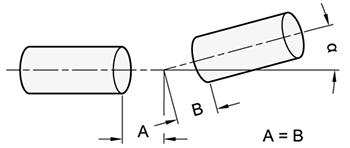

winklig - symmetrisch

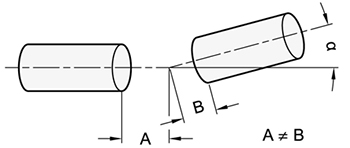

winklig - asymmetrisch


Technische Hinweise / Begriffserklärung

Nenndrehmoment

Das Drehmoment, das die Wellenkupplung kontinuierlich übertragen kann. Dieser Wert berücksichtigt Lastschwankungen während des Betriebs, sodass bei der Auswahl der Wellenkupplung keine Reduzierung des Nenndrehmoments erforderlich ist (ausgenommen Kreuzschieberkupplungen). Die Wellenkupplung sollte so ausgewählt werden, dass das im Dauerbetrieb erzeugte Lastdrehmoment das Nenndrehmoment nicht überschreitet.

Maximales Drehmoment

Das Drehmoment, das die Wellenkupplung kurzfristig übertragen kann.

Drehzahl

Die maximale Drehzahl der Wellenkupplung wurde basierend auf der Umfangsgeschwindigkeit 33 m/s berechnet. Tests haben bestätigt, dass bei dieser Drehzahl die Wellenkupplung nicht beschädigt wird.

Trägheitsmoment (Drehmasse)

Gibt die Trägheit bzw. den Drehwiderstand der Wellenkupplung bei der Drehung um die eigene Achse an. Je geringer das Trägheitsmoment ist, desto kleiner ist das Lastdrehmoment bei Start und Stopp des Motors.

Statische Torsionssteife

Die statische Torsionssteife gibt an, um wie viel Grad sich eine Wellenkupplung in Abhängigkeit von dem eingeleiteten Drehmoment verdreht. Üblicherweise wird die Torsionssteife in Drehmoment pro Bogenmaß (Nm/rad) angegeben. Um die Auslegung zu erleichtern, lässt sich die Torsionssteife auch in Grad pro Nm umrechnen.

Dabei gilt:
2π rad = 360° → 1 rad = 360°/2π = 180°/π ≈ 57,3°

Beispiel:
Wellenkupplung mit einer Torsionssteife von 500 Nm/rad = 500 Nm/57,3° → Kehrwert 57,3°/500 Nm ≈ 0,1146°/1 Nm

Schlupf-Drehmoment

Das Schlupf-Drehmoment bezeichnet das Drehmoment, bei dem die Welle aus der Klemmnabe herauszurutschen beginnt. Dabei wird vorausgesetzt, dass die Klemmnabe mit dem jeweils vorgegebenen Schraubenanzugsdrehmoment montiert wurde.
Die in der Tabelle angegebenen Schlupf-Drehmomente beruhen auf Versuchsreihen. Diesen liegt eine Wellentoleranz h7, eine Wellenhärte 34-40 HRC und das für die Klemmnabe in der Tabelle angegebene Schraubenanzugsdrehmoment zugrunde.
Das Lastdrehmoment muss kleiner als das Schlupf-Drehmoment an der Wellenkupplung ausgelegt sein. Es sollte zudem berücksichtigt werden, dass die in der Tabelle angegebenen Schlupf-Drehmomente kleiner als die maximal angegebenen Drehmomente sind. Ist kein Schlupf-Drehmoment angegeben, dann kann das maximale Drehmoment erreicht werden.
Weil sich das Schlupf-Drehmoment durch die Einsatzbedingungen ändert, sollte die Eignung der gewählten Wellenkupplung unter realen Bedingungen getestet werden.

Temperaturkorrekturfaktoren

Beträgt die Umgebungstemperatur mehr als 30 °C, sind das Nenndrehmoment sowie das maximale Drehmoment entsprechend der Temperaturkorrekturfaktoren anzupassen.

Statische Torsionssteife und Temperatur

Die Schaubilder zeigen die Veränderung der statischen Torsionssteife innerhalb der zulässigen Betriebstemperatur unter der Annahme, dass die statische Torsionssteife bei einer Temperatur von 20 °C gleich 100 Prozent beträgt. Bei zunehmender Temperatur reduziert sich die Torsionssteife der Wellenkupplungen.

Rückstellkraft - Exzentrizität

Bei exzentrischen Einbaulagen der Wellenenden versucht die Wellenkupplung stets in ihre Ruhelage zurückzukehren. Die dabei wirkende Kraft wird als Rückstellkraft bezeichnet.
Verbaut man die Wellenkupplungen mit möglichst geringer Exzentrizität, treten geringere exzentrische Rückstellkräfte auf.
Außerdem reduziert sich die auf das Wellenlager wirkende Kraft.

Die Schaubilder zeigen den Zusammenhang zwischen der Kraft und der Exzentrizität.

Rückstellkraft - Druck

Steht die Wellenkupplung unter Kompression in axialer Richtung, also unter Druckbelastung, so strebt sie zur Rückstellung in Ruhelage. Die der Druckbelastung entgegenwirkende Kraft bezeichnet man als Rückstellkraft.
Je geringer die Kompression einer Wellenkupplung ist, desto geringer fällt die Rückstellkraft sowie die axial wirkende Kraft aus. Dies ist bei der Dimensionierung der Wellenkupplung unbedingt zu beachten.

Die Schaubilder zeigen den Zusammenhang zwischen der Kraft und der Kompression.
